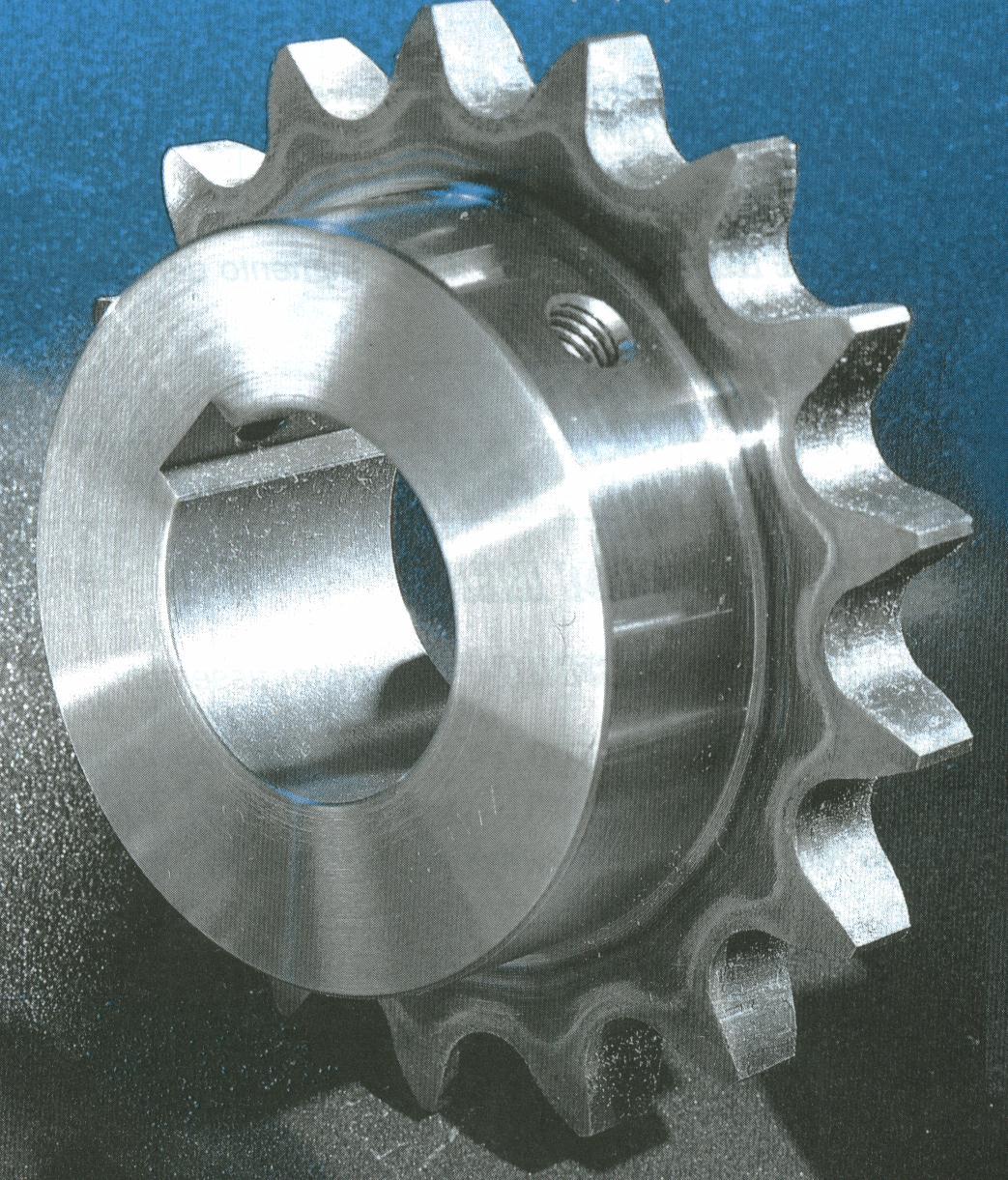

European Standard Finished Bore Sprockets

Sprockets: Ready for assembly
Teeth: Induction hardness: HRC45~55
Finished Bore tolerance H7
Keyway to DIN6885/BS4235
2 setcrews installed
With*only one set screws at 90 degree to keyway


3/8” x 72”
9.525x5.72mm
06B-1


For Chain acc. to DIN8187


Chain                 mm
Picth                 9.525
Internal width       5.75
Roller dia.            6.35



Z
de
dp
dm
A
Dl
13
43,539,80
28
25
10*-12*-15
14
46,542,80
31
25
10*-12*-15
15
49,545,81
34
25
15-19-20
16
52,548,82
37
28
15-19-20
17
55,551,83
40
28
15-19-20
18
58,654,85
43
28
15-19-20-24-25
19
61,657,87
45
28
15-19-20-24-25
20
64,660,89
46
28
15-19-20-24-25
21
67,663,91
48
28
15-19-20-24-25
22
70,666,95
50
28
15-19-20-24-25
23
73,769,95
52
28
15-19-20-24-25
24
76,772,97
54
28
20-24-25-28-30
25
79,776,00
57
28
20-24-25-28-30
30
94,891,12
60
30
20-24-25-28-30




1/2” x 5/16”
12.7x7.75mm
08B-1

For Chain acc. to DIN8187

Chain                   mm
Picth                    12.7
Internal width        7.75
Roller dia.             7.20



Z
de
dp
dm
A
Dl
12
53,9
49,07
33
28
15-19-20
13
57,9
53,06
37
28
15-19-20
14
61,9
57,07
41
28
15-19-20
15
65,9
61,9
45
28
15-19-20-24-25
16
69,9
65,10
50
28
15-19-20-24-25
17
74,0
69,11
52
28
15-19-20-24-25
18
78,0
73,14
56
28
20-24-25-28-30
19
82,0
77,16
60
28
20-24-25-28-30
20
86,0
81,19
64
28
20-24-25-28-30
21
90,1
85,22
68
28
20-24-25-28-30
22
94,1
89,24
70
28
20-24-25-28-30
23
98,1
93,27
70
28
20-24-25-28-30
24
102,1
97,29
70
28
20-24-25-28-30
25
106,2
101,33
70
28
20-24-25-28-30
30
126,3
121,50
80
30
25-28-30



5/8” x 3/8”
15.875x9.65mm
10B-1

For Chain acc. to DIN8187


Chain                   mm
 Picth                15.875
Internal width        9.65
Roller dia.          10.16



Z
de
dp
dm
A
Dl
12
68,2
61,34
42
30
15-19-20-24-25
13
73,2
66,32
47
30
15-19-20-24-25
14
78,2
71,34
52
30
15-19-20-24-25
15
83,2
76,36
57
30
20-24-25-28-30
16
88,3
81,37
60
30
20-24-25-28-30
17
93,3
86,39
60
30
20-24-25-28-30
18
98,3
91,42
70
30
20-24-25-28-30
19
103,3
96,45
70
30
20-24-25-28-30
20
108,4
101,49
75
30
20-24-25-28-30
21
113,4
106,52
75
30
20-24-25-28-30
23
123,5
116,58
80
30
25-28-30-35-38-40
24
128,5
121,62
80
30
25-28-30-35-38-40
25
133,6
126,66
80
30
25-28-30-35-38-40



3/4” x 7/16”
19.05x11.68mm
12B-1

For Chain acc. to DIN8187


Chain                   mm
 Picth                19.05
Internal width     11.68
Roller dia.         12.07



Z
de
dp
dm
A
Dl
12
81,8
73,60
52
35
20-24-25
13
87,8
79,53
58
35
20-24-25-28-30
14
93,8
85,61
64
35
20-24-25-28-30
15
99,8
91,63
70
35
20-24-25-28-30
16
105,8
97,65
75
35
20-24-25-28-30
17
111,9
103,67
80
35
25-28-30-35
18
117,9
109,71
80
35
25-28-30-35
19
123,9
115,75
80
35
25-28-30-35
20
130,0
121,78
80
35
25-28-30-35
21
136,0
127,82
90
40
30-35-38-40
22
142,0
133,86
90
40
30-35-38-40
23
148,1
139,90
90
40
30-35-38-40
24
154,1
145,94
90
40
30-35-38-40
25
160,2
152,00
90
40
30-35-38-40



1" x 17.02mm
25.4x17.02mm
16B-1

For Chain acc. to DIN8187


Chain                 mm
 Picth                25.4
Internal width   17.02
Roller dia. 15.88



Z
de
dp
dm
A
Dl
12
109,7
98,14
69
40
25-28-30
13
117,7
106,12
78
40
25-28-30
14
125,7
114,15
84
40
30-35-38
15
133,7
122,17
92
40
30-35-38-40
16
141,8
130,20
100
45
30-35-38-40
17
149,8
138,22
100
45
35-38-40-45-50
18
157,8
146,28
100
45
35-38-40-45-50
19
165,9
154,33
100
45
35-38-40-45-50
20
173,9
162,38
100
45
35-38-40-45-50
21
182,0
170,43
110
50
35-38-40-45-50
